Ampel
  Es soll eine Ampel simuliert werden. Mit einem Button kann man die Ampel umschalten.
Materialien
- senseBox MCU
 - rote LED
 - gelbe LED
 - grüne LED
 - 3x 470Ω Widerstand
 - Button
 - 10kΩ (10000Ω) Widerstand
 - 2x senseBox JST-Adapterkabel

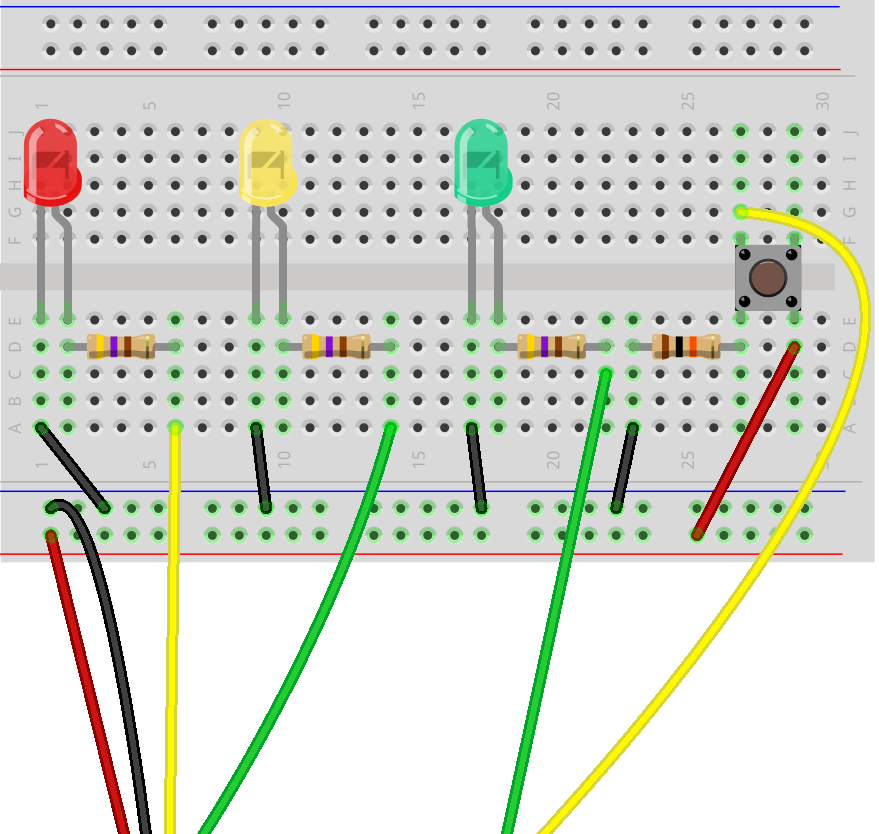

Aufbau
Hardwarekonfiguration
Um alle Komponenten anzuschließen benötigst Du zwei JST-Adapterkabel. Das erste wird an Digital A (also den digitalen Pins 1 und 2) angeschlossen, das zweite an Digital B (also den digitalen Pins 3 und 4) angeschlossen. Am Kabel in Digital A werden die rote und die gelbe LED angeschlossen, am Kabel in Digital B die grüne LED und der Button.

Sketch
Arduino Quellcode
int rot = 1;
int gelb = 2;
int gruen = 3;
int button = 4;
void setup() {
 pinMode(rot, OUTPUT);
 pinMode(gelb, OUTPUT);
 pinMode(gruen, OUTPUT);
 // Der Button soll Signale messen, also INPUT
 pinMode(button, INPUT);
 // Ampel zuerst auf ROT setzen
 digitalWrite(rot, HIGH);
 digitalWrite(gelb, LOW);
 digitalWrite(gruen, LOW);
}
void loop() {
 // Hier wird geprüft ob der Button gedrückt wird
 if(digitalRead(button) == HIGH) {
   delay(5000);
   // ROT zu GRUEN
   digitalWrite(rot, HIGH);
   digitalWrite(gelb, HIGH);
   digitalWrite(gruen, LOW);
   delay(1000);
   digitalWrite(rot, LOW);
   digitalWrite(gelb, LOW);
   digitalWrite(gruen, HIGH);
   delay(5000);
   // GRUEN zu ROT
   digitalWrite(rot, LOW);
   digitalWrite(gelb, HIGH);
   digitalWrite(gruen, LOW);
   delay(1000);
   digitalWrite(rot, HIGH);
   digitalWrite(gelb, LOW);
   digitalWrite(gruen, LOW);
 }
}
- Am Anfang der
loop()Funktion wird jedesmal abgefragt ob der Button gedrückt wird. digitalRead(button)liest den aktuellen Zustand des Buttons aus. Wird er gedrückt, liefert die FunktionHIGHaus, ansonstenLOW.- Um zu Prüfen ob der Button gedrückt wurde muss
digitalRead(button)mitHIGHverglichen werden. Der Vergleich geschieht mit zwei Gleichzeichen==(Vergleichsoperator). Ein Gleichzeichen=ist eine Zuweisung, wie etwaint rot = 13.
Blockly
