Umweltstation betrieben von einer Solarzelle
Materialien
- Sensoren
- Luftdruck
BMP280 - Temperatur und Luftfeuchte
HDC1080 - UV-Intensität und Beleuchtungsstärke
TSL & VEML - Feinstaub
SDS
- Luftdruck
- Solarzelle
- 3.7V LiPo Akku
- Adafruit Powerboost 1000C
- WiFi/LoRa Bee
- Brandschutztasche (optional)
- Power Switch (optional)
Aufbau
Zunächst baust Du die senseBox nach deinem belieben auf. Hierzu die gewohnte Anleitung in den books benutzen. Um zu gewährleisten, dass die senseBox zeitgleich mit Strom versorgt wird und einen Akku nutzt, der durch die Solarzelle aufgeladen wird, benötigst du den Adafruit Powerboost 1000C. Der Stromfluss vom Akku zur MCU wird durch einen Power Switch reguliert.

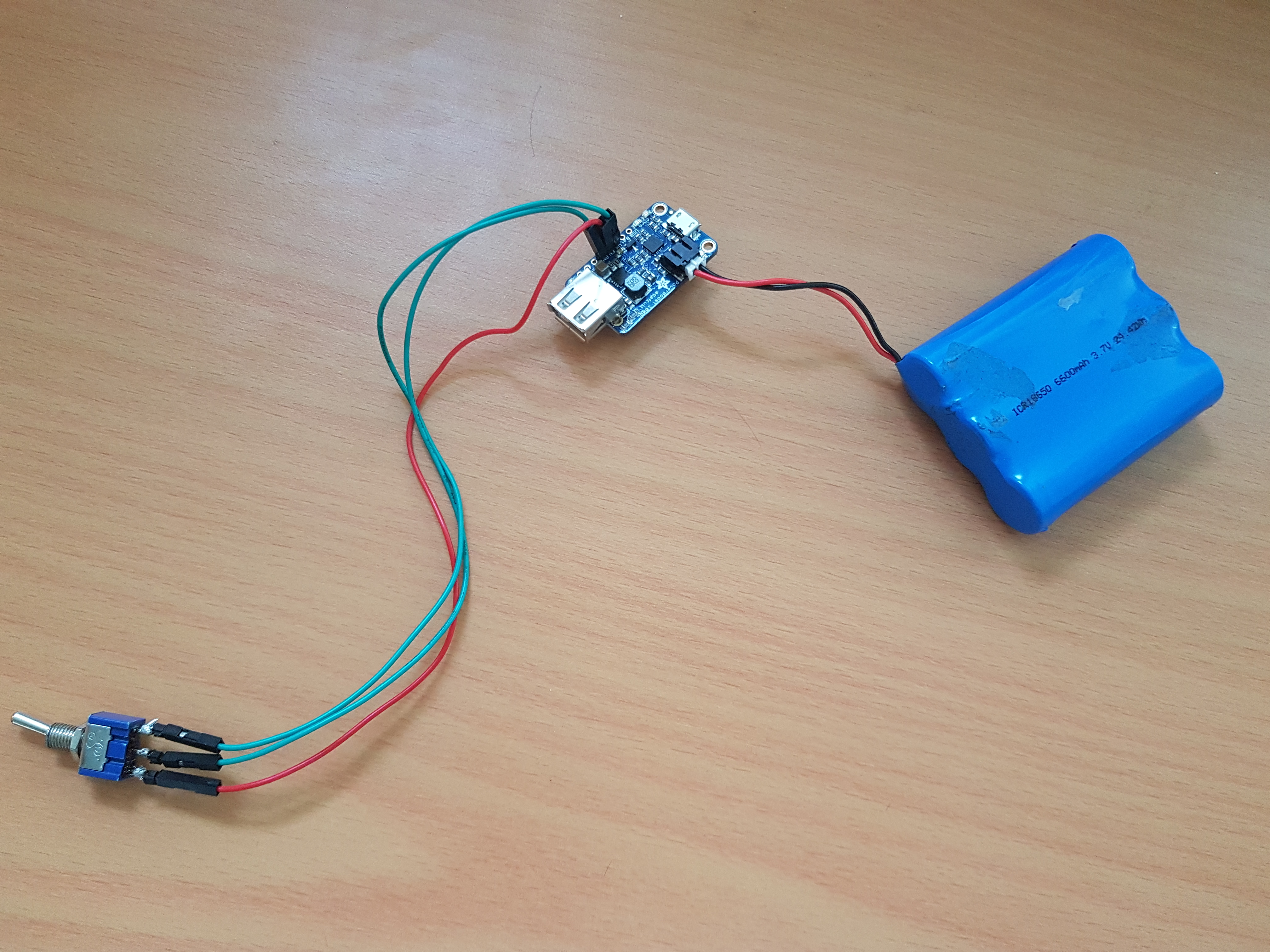

Der Switch wird mit dem Powerboost verbunden. Hierfür benötigst du Löt-Werkzeug. Wie du den Switch mit dem Powerboost verbindest, wird dir hier erklärt. Nun können wir den USB-Eingang am Powerboost verwenden, um den Stromfluss zur MCU, mit dem Power Switch zu regulieren. In diesem Beispiel wurde ein Loch für den Schalter in das Gehäuse gebohrt. So ist er von außen immer zugänglich und die senseBox kann nach Belieben zum Stromsparen an- oder ausgeschaltet werden.Ein-/Aus-Schalter einbauen (Optional)
Programmierung
Bei der Programmierung muss in diesem Beispiel nichts besonderes beachtet werden. Solange die MCU mit Strom versorgt ist, kann sie die Sketches ausführen, die dir in vorherigen Anleitungen schon beigebracht wurden. Lediglich die Verwendung des LoRa-Bees kann zu Problemen führen, wenn in dem Gebiet noch kein LoRa-Netzwerk verfügbar ist. Das kann man am einfachsten hier prüfen. Auch wichtig zu beachten, dass du dich erst beim TTN registrieren musst, um einen Access-Key zu bekommen. Alles das wird in unserem LoRa-Bee Tutorial behandelt.
Nutzung
Nach 2-tägigem Test mit einem großen Akku (6600 MAh) ziehen wir das Fazit, dass bei genügender Sonneneinstrahlung (2-3 Stunden täglich) der Akku auf zumindest konstantem Ladungsniveau bleibt, wenn nicht sogar aufgeladen wird. In meinem Fall stieg die Ladung von anfangs 60 % auf 90 % bei 2 Tagen durchgehendem blauen Himmel. Dass bedeutet, solltest du die Station im freien ohne Netz-Stromversorgung betreiben wollen, ist das mithilfe einer Solarzelle sehr gut möglich, auch längere Zeit ohne direkte Sonneneinstrahlung können mit einem großen Akku abgefangen werden. Lediglich säubern solltest du die Zelle ab und an, da sich dort gern Pollen oder Schmutz absetzen.
